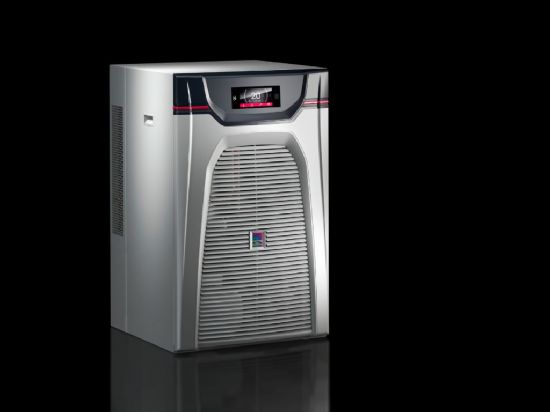

威图空调冷水机组Blue e+ 1 – 6kW

  • SK3334300威图空调冷水机组Blue e+2.5KW 380-415V宽450高820深710-德国威图制造-威图机柜空调维修威图电柜威图母线威图风扇威图售后SK3334.300
UHA1R-0050L

SK3334300威图空调冷水机组Blue e+2.5KW 380-415V宽450高820深710-德国威图制造-威图机柜空调维修威图电柜威图母线威图风扇威图售后SK3334.300

  • 型号:威图机柜冷水机组包装1件重90KG
  • 浏览:662次

ID：2311-CJDQ.0.0.0.5.1.5.2.2.0.0.0

English version

SK3334300

品牌：德国威图（Rittal）

威图空调冷水机组型号：SK3334300
SK Chiller Blue e+, 4kW, 380-415V, 440-480V, 3~, 50/60Hz, WHD:450x820x710mm
■ 威图空调您的获益:
Bluee+冷水机组采用直流变流器革新技术，对液体进行集中和有效的冷却，温度把握精准。
由于独特的多电压能力（无需重新布线）和宽泛的操作限值范围，可全球使用
通过集成溢流阀和监控传感器技术实现最大安全性
通过触屏和智能接口进行直观操作
紧凑型和模块化的结构可确保安放面积最小
带高效IE3电机的泵机
■ 威图空调技术数据:
有效冷却功率检测，根据DINEN14511
■ 威图空调颜色:
RAL7035，织纹（威图机柜威图空调颜色表）
■ 威图空调防护等级IP，
符合IEC60529标准: IP24
供货范围:
完全连接好的单元（可插拔连接端子排）
多语种资料
■ 威图空调说明:
有效冷却功率检测，根据DINEN14511
■ 威图空调选项:
为便于对冷却设备和Bluee+冷却装置进行远程监控和联网，请使用产品编号为3124.300的IoT通讯模块。通过对设备数据、状态和系统消息进行远程监控，可以提高机器可用性和流程安全。
■ 威图空调总冷却功率:
在TW=18°C/TU=35°C50/60Hz时:4kW/3,9kW
■ 威图空调气流量（自由送风）:
在50Hz条件下:1850m3/h
在60Hz条件下:1850m3/h
■ 威图空调额定工作电压:
380V-415V,3~,50Hz
440V-480V,3~,60Hz
■ 威图空调尺寸:
宽度:450mm
高度:820mm
深度:710mm
■ 威图空调温度调节器:
e+控制器（出厂设置+20°C）
温度范围:
运行（环境）:-5°C...+50°C
液态媒质:+5°C...+35°C
滞后温差: ±0.5K
■ 威图空调制冷剂/制冷媒质:
制冷剂:R134a
量:0.76kg
全球暖化潜势(GWP):1430
CO₂等值物(CO₂e):1.09t
泵压力: 在50Hz条件下:2.9bar
■ 威图空调体积流量（冷却介质）:
在50Hz条件下:15l/min
在60Hz条件下:30l/min
■ 威图空调额定功率Pel:
在50Hz条件下:2.49kW
在60Hz条件下:2.72kW
■ 威图空调额定电流最大:
在50Hz条件下:3.95A
在60Hz条件下:3.47A
自动保险器/熔丝: 15A
能效比(EER)50HzTw18/Tu35，根据DINEN14511: 2.8
水回路:
密封件打开
接水口:
¾"IG
制冷循环回路的数量: 1
水箱:
内容:12L
材料:
PE塑料
包装单元: 1件
重量/包装: 90kg

必选附件
1、冷却介质（混合完成）用于冷水机组和空气/水热交换器
   混合物 1:2
   容量   25L
2、冷却介质（混合完成）用于冷水机组和空气/水热交换器
   混合物 1:4
   容量   25L
3、冷却介质（混合完成）用于冷水机组和空气/水热交换器
   混合物 1:4
   容量 10L
4、冷却介质（混合完成）用于冷水机组和空气/水热交换器
  混合物 1:2
  容量  10L

首选附件
5、IoT通讯模块
   SK3124300

附件
6、平衡阀
   SK3301930
   阀门型式¾"x½"用于调节体积流量
7、平衡阀
   SK3301940
   阀门型式¾"x¾"用于调节体积流量
8、横梁用于VX、TS、SE、CM、TP、PC、IW、冷水机组Bluee+
  用于深度=600mm、=800mm
9、水平支脚用于VX、VXIT、TS、TSIT、SE、PC、IW、冷水机组Bluee+
   型式无内六角
10、过滤垫用于空调、空气/空气热交换器和冷水机组
   热交换器-
   冷却装置-
   冷水机组yes
11、过滤垫用于冷水机组Bluee+（变流器箱体）
   名称过滤垫
12、金属过滤器
   冷却装置-
   冷水机组yes
   门空调-
   自生产日期起-
13、RiDiagIII
   SK3159300
   型式RiDiagIII
   适用于冷水机组Bluee+
   空调Bluee+
14、温度传感器用于空调Bluee+，冷水机组Bluee+
    名称温度传感器
15、双导向轮
    每个构件的负荷能力 750N


备件
威图机柜威图空调

Pos Name valid from 产品型号
1 压缩机                 ---- SK3398416
5 轴流风扇           ---- SK3398415
6 泵                         ---- SK3398566
10 旁路阀                      ---- SK3396768
15 配件包                 ---- SK3398567
20 膨胀阀                 ---- SK3398414
21 用于膨胀阀的线圈 ---- SK3398343
25 干燥机                 ---- SK3398413
30 恒压器                 ---- SK3398336
40 I/O板                 ---- SK3398568
41 逆变器                 ---- SK3398408
45 网格                         ---- SK3398346
        网格                    ---- SK3398580
48 固定卡脚            ---- SK3398152
49 固定槽                 ---- SK3398153
50 盖板                         ---- SK3398569
55 显示屏                ---- SK3398570
70 温度传感器        ---- SK3398571
72 流量计                 ---- SK3398573
75 液位监视器         ---- SK3398574
102 显示屏电缆         ---- SK3398575



详见36样本523页（36样本下载）打开后下载第5项

以下文件提取码： CJKJ

1、威图空调冷水机组Rittal_SK3334300_说明书

2、威图空调冷水机组Rittal_SK3334300_Fluid_plan_P_ID__DE_E

3、威图空调冷水机组Rittal_SK3334300_Further_information_DE

4、威图空调冷水机组Rittal_SK3334300_UL_ _C-UL_20_1588

5、威图空调冷水机组Rittal_SK3334300_Licence_condition_DE

6、威图空调冷水机组Rittal_SK3334300_电气接线图_DE_EN

7、威图空调冷水机组Rittal_SK3334300_符合性声明_20_1603

8、威图空调冷水机组Rittal_SK3334300_Safety_data_sheet_refrigerant_CS

9、威图空调冷水机组Rittal_SK3334300_Updater_DE_EN

10、威图空调冷水机组Rittal_SK3334300_技术细节_3_6742

11、威图空调冷水机组Rittal_SK3334300_白皮书_3_6577

12、威图空调冷水机组Rittal_SK3334300_说明_3_7053

13、威图空调冷水机组Rittal_SK3334300_Declaration_of_conformity__F_gas_regulation_DE_EN
