大型电气控制系统通常包含PLC、变频器、伺服驱动器、断路器、接触器、电源模块、工业交换机以及大量控制和通讯线路。设备数量增加以后，控制柜内部空间如何规划，就不再只是安装问题，而会直接影响散热、布线、维护以及整个系统的运行稳定性。因此，在大型项目中使用威图控制柜时，合理的布局方法非常重要。
大型控制系统首先需要确定整体分区思路。与其把所有元器件集中安装在一面柜内，更合理的方式是根据设备功能、功率等级和运行特点进行划分。例如动力部分、控制部分、电源部分和通讯部分可以按照实际情况进行区域规划。这样做的好处是设备之间的关系更加清晰，后期维护人员也更容易查找。

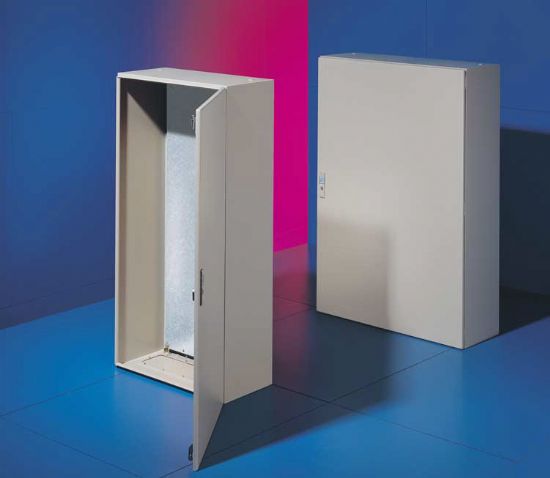

对于规模较大的项目，还可以采用多柜组合方式。将不同功能分配到不同柜体中，可以避免单个柜体内部设备过度集中，同时方便生产线按照功能进行管理。威图控制柜采用模块化结构，可以根据项目规模配置不同数量和规格的柜体，再通过并柜等方式形成完整的控制系统。
动力设备通常是大型控制系统中的主要发热来源。变频器、伺服驱动器以及部分电源设备在长期工作过程中都会产生热量，因此布局时不能只考虑“放得下”，还需要考虑设备周围是否有足够的散热空间。对于发热量较大的设备，应结合柜内空气流动方向合理安排位置。
控制设备与通讯设备通常对运行环境更加敏感。PLC、工业交换机、通讯模块等设备应尽量避开高热源，并根据设备特性安排合理的安装位置。这样既能够降低温度影响，也有利于通讯线路和控制线路的集中管理。
大型电气控制系统中的线路数量通常非常多，如果没有提前规划，安装完成后很容易出现线缆交叉、路径混乱的问题。因此，在威图控制柜布局阶段，就应该同时考虑动力线、控制线和通讯线的走向。不同类型的线路尽量分开布置，既方便施工，也有利于后期检修。
对于使用变频器和伺服系统的项目，电磁干扰需要特别关注。动力电缆在运行过程中可能产生较强的电磁影响，如果与模拟信号线、编码器线以及通讯线距离过近，可能影响控制信号。因此，设备布局和线路规划应同步进行，而不是等柜体安装完成后再考虑干扰问题。
如果项目对电磁兼容要求较高，可以根据现场需求选择威图EMC机柜。EMC机柜的应用并不是简单更换一个柜体，还需要配合规范的接地、屏蔽和线缆处理方式，才能发挥整体防护作用。
柜内设备的上下位置也需要根据实际情况合理安排。较重的设备通常需要考虑安装稳定性和重心问题，而需要频繁操作或者观察的设备，则应该放在维护人员容易接触的位置。显示器、操作单元以及需要经常检查的部件，如果安装位置过高或者过低，都会影响日常操作。
大型项目还需要充分考虑柜门空间。部分设备需要安装在柜门上，例如操作按钮、指示灯、触摸屏以及仪表等。柜门附件数量较多时，需要提前计算安装位置和重量，避免后期出现空间不足或者影响柜门正常开启的问题。
威图控制柜内部的线槽和理线附件也需要提前规划。合理的线缆管理不仅让柜内看起来更加整齐，更重要的是可以减少线路受到拉扯和挤压的可能，同时方便工作人员沿着线路快速找到对应设备。对于大型控制系统，这一点在后期维护时尤其明显。
大型电气控制系统还应预留一定的扩展空间。企业生产线在未来可能增加新的控制模块、通讯设备或者自动化功能，如果柜内空间已经完全利用，后期改造就会比较被动。因此，威图控制柜在初期设计时，应根据项目发展计划合理预留安装位置和线路空间。
散热设备的布局同样需要与柜内元件位置配合。如果采用风扇过滤器，应考虑进风和排风方向；如果使用热交换器或机柜空调，则需要结合热源分布进行安装。温控设备位置设计合理，才能让柜内热量得到有效控制，而不是单纯增加制冷设备。
对于大型控制系统，柜体之间的电缆连接也需要提前考虑。并柜之后，不同柜体之间可能存在大量动力线、控制线和通讯线，如果没有规划好连接路径，现场施工时容易增加工作量。因此，在设计阶段就确定柜间线路走向，可以明显提高安装效率。
从工程实际来看，大型电气控制柜布局并不存在一个适用于所有项目的固定答案。不同生产设备、功率等级、控制方式和现场环境，对布局都有不同要求。合理的方法应该是从系统功能出发，再结合散热、布线、维护和扩展需求进行综合设计。
威图控制柜的模块化结构为这种设计提供了较大的灵活性。通过不同柜体、安装板、导轨、线缆管理附件以及温控设备的组合，可以根据大型电气系统的实际情况进行调整，让柜体布局更加符合设备运行和维护要求。
一个好的威图控制柜布局，最终目的并不是让柜内看起来整齐，而是让设备运行更稳定、维护更方便、扩展更容易。对于大型工业项目而言，前期多花一些时间进行布局规划，往往能够减少后期施工和维护过程中的很多问题。
随着工业自动化程度不断提高，大型电气控制系统中的设备数量和通讯节点还会继续增加。合理规划威图控制柜内部空间，并根据实际工况做好设备分区、线路管理、散热和EMC设计，可以为整个自动化系统长期稳定运行打下良好基础。
